工商业户外储能系统
产品概述：
本产品为应用于工商业的户外柜储能产品，是由集中式PCS功率控制柜、高能量密度锂电池系统柜等组成，是集中混合储能系统产品，可便捷灵活的实现多种功率和容量的配置，也可实现多台设备并联组网形成中大型储能系统，具有布置灵活、安装方便、维护便利、安全隔离等特点。
其中PCS功率控制柜主要包括模块化PCS，交、直流配电系统，监控系统，EMS和防护系统；锂电池系统柜主要包括电池簇，电池管理系统BMS,电池环境控制系统，主动消防系统等功率变换模块与能源管理系统。
PCS柜由100KW功率模块、STS（选配）、MPPT（选配）、隔离变压器组成。

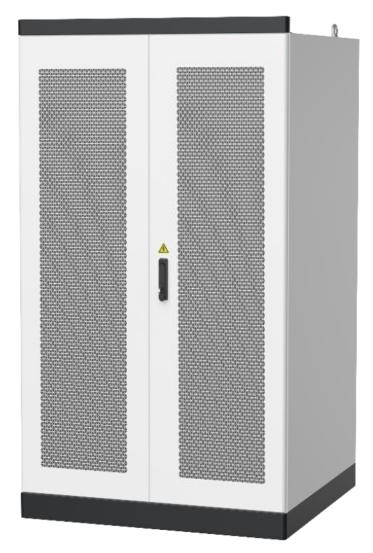

PCS功率控制柜
电池系统柜由15个电池PACK（201 kWh）、1个高压箱、1套BMS系统、1套消防装置、1个温控空调组成。
电池系统柜
产品特点：
- 能量密度高，产品集成化程度高，体积小
- 可方便的满足用户削峰填谷、动态增容、需求管理、保障电源、后备电源等需求
- 数字电池技术，支持电池全生命周期运维管理服务
- 支持远程在线升级，实现无人值守
- 积木式设计，可便捷的实现多台设备并联组网形成中大型储能系统
应用场景：
新能源消纳，平滑出力

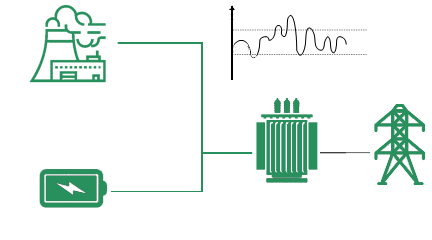

储能联合调频

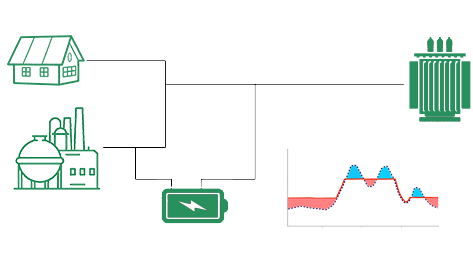

削峰填谷
应急备电
产品参数：
PCS：
|
项目 |
规格 |
|
|
输入(光伏)（备选） |
||
|
最大输入功率(kW) |
100 |
|
|
PV最大输入电压(V) |
950 |
|
|
MPPT电压范围(V) |
180~800 |
|
|
PV满载MPPT电压范围(V) |
500V～800V |
|
|
每路MPPT最大输入电流(A) |
100A |
|
|
MPPT路数 |
2 |
|
|
输入(电池) |
||
|
电池类型 |
锂电池 |
|
|
最大充放电功率(kW) |
100 |
|
|
电池电压范围(V) |
250~800 |
|
|
满载电压范围(V) |
500~800 |
|
|
最大充放电电流(A) |
200 |
|
|
输出(并网) |
||
|
电网连接 |
三相四线 |
|
|
最大输出功率(kVA) |
110 |
|
|
额定功率(kVA) |
100 |
|
|
最大电网输入功率(kVA) |
200 |
|
|
额定输出电压(V) |
380,230/400,3W/N+PE |
|
|
额定电网频率(Hz) |
50/60 |
|
|
额定输出电流(A) |
144 |
|
|
可调功率因数 |
1超前.1滞后 |
|
|
THDi |
<3% |
|
|
隔离变压器 |
可选 |
|
|
输出(离网) |
||
|
最大功率(kVA) |
110 |
|
|
额定功率(kVA) |
100 |
|
|
额定输出电压(V) |
220/380,230/400,3W/N+PE |
|
|
额定频率(Hz) |
50/60 |
|
|
额定输出电流(A) |
144 |
|
|
功率因数范围 |
1超前.1滞后 |
|
|
THDu |
<2%线性 |
|
|
过载能力 |
110%长期 |
|
|
基本参数 |
||
|
特征&保护 |
防孤岛保护，直流反接保护，绝缘检测，直流浪涌保护，直流短路保护，研讨浪涌保护， 研讨过流保护，研讨短路保护，研讨欠过压保护 |
|
|
工作温度范围(℃) |
-25～+55(45℃开始降额) |
|
|
工作湿度范围(RH) |
5~95%,无凝露 |
|
|
海拔(m) |
4000(2000以上降额) |
|
|
冷却方式 |
智能风冷 |
|
|
显示 |
7寸触摸显示屏 |
|
|
通讯 |
以太网/4G/RS485/CAN |
|
|
重量(kg) |
580 |
|
|
910* |
||
|
尺寸W*D*H(mm) |
1000*1000*2160 |
|
|
防护等级 |
IP54 |
|
|
满足标准 |
||
|
认证 |
TUV CE |
|
|
并网标准 |
EN 50549-1, VDE-AR-N 4105, VDE V0124-100,NRS 097-2-1 |
|
电池Pack：
|
项目 |
规格 |
备注 |
|
|
成组方式 |
1P15S |
|
|
|
标称电量 |
13.4kWh |
0.5P@25±3℃ |
|
|
标称电压 |
48V |
|
|
|
电压范围 |
42-54V |
单体电压2.8V-3.6V |
|
|
充放电方式 |
CC/CCCV/CP/CPCV |
|
|
|
标准充电功率/电流 |
6.72kW/140A |
|
|
|
标准放电功率/电流 |
6.72kW/140A |
|
|
|
充电截止电流 |
14A |
CCCV充电末 |
|
|
放电截止电流 |
180A |
CP放电末 |
|
|
工作温度 |
充电：0℃-55℃ 放电：-20℃-55℃ |
|
|
|
推荐使用环境温度范围 |
20℃-30℃ |
|
|
|
自放电率/月 |
≤3%/月 |
25℃,40%SOC,新电池生产后3个月 |
|
|
冷却方式 |
风冷 |
|
|
|
通讯方式 |
CAN |
|
|
|
辅电制式 |
24V |
|
|
|
辅电功率 |
≤12W |
含风机功率 |
|
|
尺寸 |
W510xD647xH240mm |
|
|
|
重量 |
100kg±5kg |
|
|
|
IP等级 |
IP20 |
|
|
|
存储温度 |
6个月：0℃-35℃ 1个月：-20℃-45℃ |
|
|
|
存储湿度 |
＜75% RH，无冷凝水 |
|
|
|
适用系统电压等级 |
≤1500Vdc |
|
|
|
海拔高度 |
≤3000m |
2000m以上降额使用 |
|
电池Rack
|
项目 |
规格 |
备注 |
|
|
成组方式 |
1P15S |
|
|
|
标称电量 |
201kWh |
0.5P@25±3℃ |
|
|
标称电压 |
720V |
|
|
|
电压范围 |
630-810V |
|
|
|
充放电方式 |
CC/CCCV/CP/CPCV |
|
|
|
标准充电功率/电流 |
100kW/140A |
|
|
|
标准放电功率/电流 |
100kW/140A |
|
|
|
充电截止电流 |
14A |
CCCV充电末 |
|
|
放电截止电流 |
180A |
CP放电末 |
|
|
工作温度 |
充电：0℃-55℃ 放电：-20℃-55℃ |
|
|
|
推荐使用环境温度范围 |
20℃-30℃ |
|
|
|
冷却方式 |
风冷 |
|
|
|
通讯方式 |
CAN、RS485、Ethernet |
|
|
|
循环寿命 |
25℃，EOL 80% 90%DOD |
||
|
尺寸 |
W1400xD1200xH2500mm |
|
|
|
重量 |
2000kg±10kg |
|
|
|
IP等级 |
IP20/IP54 |
|
|
|
消防制剂 |
全氟己酮(FK5112) |
|
|
|
噪音 |
＜75dB |
|
|
|
海拔高度 |
≤3000m |
2000m以上降额使用 |
|
